传感器通用用法

所有 uBot 传感器的操作都一样：添加传感器，启动、停止和手动采样，用事件或主动读取取得数据。

下面的例子都用位姿传感器（uBot Pose Sensor），其他传感器的用法相同。

快速用法

启动、停止与手动采样

关闭 Auto Start 后，由蓝图决定什么时候开始和停止：

Event BeginPlay

Start SensorTarget is UBot Sensor ComponentTargetReturn Value

DelayDuration5Completed

Stop SensorTarget is UBot Sensor ComponentTarget

Pose

连线：

1. Event BeginPlay 的 执行，连到 Start Sensor 的 执行
2. Pose 的 Pose，连到 Start Sensor 的 Target
3. Start Sensor 的 执行，连到 Delay 的 执行
4. Delay 的 Completed，连到 Stop Sensor 的 执行
5. Pose 的 Pose，连到 Stop Sensor 的 Target

开始运行时启动传感器，5 秒后停止

全屏查看

想自己决定每次采样的时机，就关掉 Auto Start，也不要调用 Start Sensor，只调用 Sample Sensor。传感器运行时会按 Update Rate Hz 自己采样，再手动采一次，同一仿真时刻就有两个样本，IMU 和里程计的第二个样本是 Invalid Delta Time：

Event TickDelta Seconds

Pose

Sample SensorTarget is UBot Sensor ComponentTargetReturn Value

BranchConditionTrueFalse

Print StringIn String采到了一个有效样本▾Development Only

连线：

1. Event Tick 的 执行，连到 Sample Sensor 的 执行
2. Pose 的 Pose，连到 Sample Sensor 的 Target
3. Sample Sensor 的 执行，连到 Branch 的 执行
4. Sample Sensor 的 Return Value，连到 Branch 的 Condition
5. Branch 的 True，连到 Print String 的 执行

每个 Tick 手动采一个样本，样本有效时打印一行

全屏查看

• Start Sensor：先触发 On Sensor Started，取一个立即样本，之后每 1 / Update Rate Hz 秒取一个。已经在运行时直接返回 true。
• Sensor Enabled 为 false 时 Start Sensor 返回 false。带 Capture Group Id 的相机也返回 false，见相机采集协调器。
• Stop Sensor：停止定时采样并触发 On Sensor Stopped，最近一次的数据保留。
• Sample Sensor：不要求传感器在运行，随时取一个样本。样本为 Valid 时返回 true。

事件推送

每次采样后，传感器触发 On Sensor Sampled，Header 是这一次的帧头：

On Sensor Sampled (Pose)Header

Break UBot Frame HeaderUBot Frame HeaderSequenceValid

BranchConditionTrueFalse

•To String (Integer64)

Print StringIn String▾Development Only

连线：

1. On Sensor Sampled (Pose) 的 Header，连到 Break UBot Frame Header 的 UBot Frame Header
2. On Sensor Sampled (Pose) 的 执行，连到 Branch 的 执行
3. Break UBot Frame Header 的 Valid，连到 Branch 的 Condition
4. Break UBot Frame Header 的 Sequence，连到 To String (Integer64) 的 In Int
5. To String (Integer64) 的 Return Value，连到 Print String 的 In String
6. Branch 的 True，连到 Print String 的 执行

每次采样都检查帧头，样本有效时打印序号

全屏查看

每种传感器还有自己的数据事件，比如 On Pose Data Updated，直接带本次的完整数据。

主动读取

不想用事件时，在 Event Tick 或计时器里读最近一次的结果。Get Latest Frame Header 只读缓存，不会触发采样：

Event TickDelta Seconds

Pose

Get Latest Frame HeaderTarget is UBot Sensor ComponentTargetReturn Value

Break UBot Frame HeaderUBot Frame HeaderSequence

•To String (Integer64)

Print StringIn String▾Development Only

连线：

1. Pose 的 Pose，连到 Get Latest Frame Header 的 Target
2. Get Latest Frame Header 的 Return Value，连到 Break UBot Frame Header 的 UBot Frame Header
3. Break UBot Frame Header 的 Sequence，连到 To String (Integer64) 的 In Int
4. To String (Integer64) 的 Return Value，连到 Print String 的 In String
5. Event Tick 的 执行，连到 Print String 的 执行

每个 Tick 读最近一次的帧头，打印序号

全屏查看

• 每帧都读时可能连续读到同一个样本。比较 Sequence 可以判断是不是新数据。
• 每种传感器有自己的读取节点，比如 Get Latest Pose Data，见传感器概述。

步骤

1. 添加传感器

   在「Components」面板点「Add」，在「uBot」分类下选一个传感器，比如 uBot Pose Sensor。

2. 摆放

   组件本身就是传感器坐标系，它的位置和朝向就是传感器的位置和朝向。把它挂到要测量的部件下，再调整相对位置和朝向。

3. 设置标识和频率

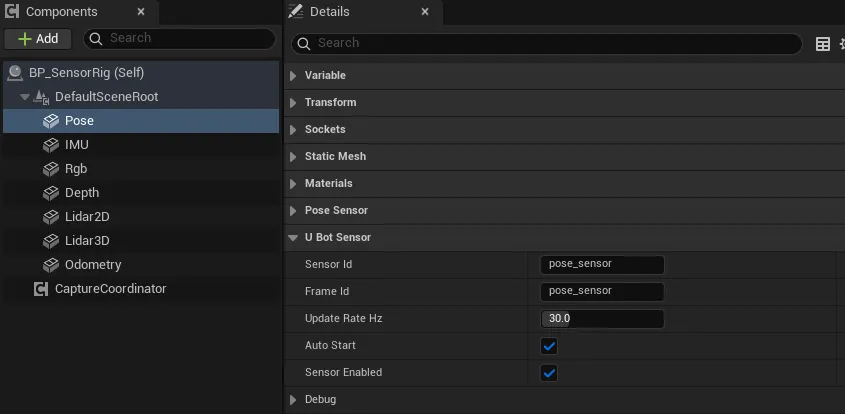

   在「Details」面板的「U Bot Sensor」类别里设置 Sensor Id、Frame Id 和 Update Rate Hz。



4. 决定怎么启动

   Auto Start 默认打开，运行开始时自动启动。想自己控制就关掉，再调用 Start Sensor。

5. 取数

   选中组件，在「Details」面板底部「Events」区点事件旁的「+」，生成事件节点；或者用上面的主动读取。

关键属性

所有传感器共有的属性在「Details」面板的「U Bot Sensor」类别（及其「Debug」、「Model」、「Noise」子类别）下：

属性	默认值	作用
Sensor Id	各传感器自己的值，如 pose_sensor	写入帧头的传感器标识；为空时用组件名
Frame Id	各传感器自己的值	写入帧头的坐标系名；为空时用 Sensor Id
Update Rate Hz	基类 10，各传感器见概述	采样频率，范围 0.1 到 240 Hz
Auto Start	true	运行开始时自动启动，运行结束时自动停止
Sensor Enabled	true	总开关；false 时不能启动，手动采样只得到 Disabled 帧头
Noise Enabled	false	噪声开关，只对 IMU、里程计和两种激光雷达有效
Random Seed	1337	每次 Start Sensor 用它重置随机序列
Debug Visualization	false	运行时画调试射线，只有激光雷达使用
Hide Sensor Model in Game	true	游戏中隐藏传感器模型

这些属性在蓝图里只读。运行中能改的只有采样频率（Set Update Rate Hz，限制在 0.1 到 240 Hz，不会重启传感器）和模型显示。各传感器自己的属性见各自的页面。

传感器模型的显示

每个传感器组件带一个小模型，方便在视口里看到它装在哪里。模型没有碰撞，不投射阴影。

做法	说明
Hide Sensor Model in Game	默认打开，游戏中隐藏模型；在「Details」面板里取消勾选即可显示
Set Sensor Model Visible in Game	运行中切换，参数 Model Visible 为 true 时显示
Is Sensor Model Visible in Game	读取当前是否显示

输出与事件

事件	引脚	什么时候触发
On Sensor Started	无	Start Sensor 启动成功，在第一个样本之前
On Sensor Stopped	无	传感器从运行变为停止，包括运行结束时的自动停止
On Sensor Sampled	Header	每次采样之后，包括无效样本和 Disabled 样本
On Sensor Error	Error Message	采样出错时，比如位姿传感器的参考组件无效

每个样本的帧头（Header）带 Sensor Id、Frame Id、Sequence、Timestamp Seconds、Valid 和 Status。用数据之前先看 Valid，字段和状态码见帧头与采样状态。

• Get Latest Frame Header：最近一次采样的帧头。传感器还没采过样时，它是默认值：Sequence 为 0，Status 为 Error。
• Get Dropped Sample Count：因为一帧跨过多个采样时刻而跳过的采样次数，Start Sensor 时清零。
• 不关心具体类型时，可以通过 UBot Sensor 接口读取：Get Sensor Id、Get Sensor Type、Is Sensor Running、Get Latest Sensor Header。见插件之间怎么对接。

注意事项

• 组件的 BeginPlay 先于 Actor 的 Event BeginPlay。Auto Start 在那时已经触发了 On Sensor Started 和第一个样本，所以在 Event BeginPlay 里再绑定事件会漏掉它们。用「Details」面板「Events」区的「+」生成事件节点就不会漏。
• 传感器自己的数据事件（比如 On Pose Data Updated）在 On Sensor Sampled 之前触发。在数据事件里调用 Get Latest Frame Header 得到的是上一次的帧头，请改用数据自带的 Header。
• 每个 world tick 最多采一个样本。帧率低于 Update Rate Hz 时，实际采样频率等于帧率，跳过的采样时刻计入 Get Dropped Sample Count。见仿真时钟与采样调度。
• 暂停时不自动采样；手动调用 Sample Sensor 仍然可以，但仿真时间不前进，时间戳不变。
• Random Seed 只在 Start Sensor 时生效。只用 Sample Sensor、从不启动的传感器，噪声序列不受它控制。
• 数据里的坐标轴保持 UE 约定（X 前、Y 右、Z 上），单位是米、秒、弧度，没有做 ROS 转换。见坐标系与单位。

相关参考

• uBot Sensor Component：所有传感器共有的节点和属性。
• UBot Frame Header：帧头的字段。
• EUBot Sample Status：状态码。
• 标识与命名：Sensor Id 和 Frame Id 的取值规则。
