深度相机

需要：uBotSensor 0.1.x（含依赖 uBotCore）

用 uBot Depth Camera Sensor 得到以米为单位的深度图，并在蓝图里读取某个像素的深度。

快速用法

连线：

On Image Frame Ready (Depth) 的执行，连到 Request Pixel Readback 的执行
On Image Frame Ready (Depth) 的 Frame，连到 Request Pixel Readback 的 Target
On Image Frame Ready (Depth) 的 Frame，连到 Get Depth Meters by Coordinates 的 Target
Request Pixel Readback 的执行，连到 Branch 的执行
Request Pixel Readback 的 Return Value，连到 Branch 的 Condition
Get Depth Meters by Coordinates 的 Depth Meters，连到 To String (Float) 的 In Double
Branch 的 True，连到 Print String 的执行
To String (Float) 的 Return Value，连到 Print String 的 In String

每帧读回深度，并打印画面中心像素的深度

深度图要读回 CPU 之后才能按坐标读取。
默认 640 × 480 时，(320, 240) 在画面中心附近。Depth Meters 为 0 表示这个像素没有有效深度。

步骤

添加组件

在「Components」面板点「Add」，搜索 uBot Depth Camera Sensor，重命名为 Depth，并附着到机器人上。相机朝向组件的 X 轴。

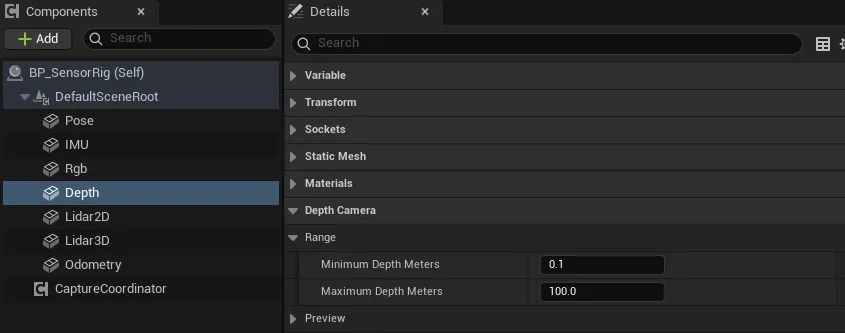

设置量程

选中组件，在「Details」面板的「Depth Camera > Range」里设置有效深度的下限和上限。默认是 0.1 m 到 100 m。
连蓝图

在「Events」区点 On Image Frame Ready 旁的「+」，照上图连线。
运行

Auto Start 默认开启，开始运行后相机立即采集一帧，之后按 Update Rate Hz（30 Hz）持续采集。

关键属性

属性	默认值	作用
`Minimum Depth Meters`	0.1	最小有效深度，单位 m。比它近的像素记为 0
`Maximum Depth Meters`	100	最大有效深度，单位 m，必须大于最小值。比它远的像素记为 0
`Preview Minimum Depth Meters`	0.1	预览的深度下限，单位 m。需要手动传给 `Update Depth Preview`
`Preview Maximum Depth Meters`	100	预览的深度上限，单位 m。需要手动传给 `Update Depth Preview`
`Resolution Width`	640	图像宽度，单位像素，范围 16 到 4096
`Resolution Height`	480	图像高度，单位像素，范围 16 到 4096
`Horizontal Fov Degrees`	90	水平视场（Field of View，FOV），单位 °，范围 1 到 170
`External Render Target`	空	使用自己的 Render Target 代替自动创建的。格式必须是 R32f，图像尺寸取自它
`Capture Group Id`	空	非空时由相机采集协调器统一触发，相机自己不再采样
`Update Rate Hz`	30	采集频率，单位 Hz
`Sensor Id`、`Frame Id`	`depth_camera`	帧头里的传感器 ID 和 TF frame id，见帧头与采样状态

通用属性（Auto Start、Sensor Enabled 等）见传感器通用用法。

输出与事件

On Image Frame Ready：每次产生有效帧后触发，Frame 是这一帧。RGB 相机共用这个事件。
Get Latest Image Frame：返回最近一帧，不会触发新的采集；还没有采过样时为空。
Sample Depth Camera：手动采集一次，得到有效帧时返回 true。
Get Preview Render Target：返回相机渲染到的 Render Target。

深度编码

Frame 是一个 UBot Image Frame 对象，深度相机的帧有这些特点：

编码（Encoding）是 Depth32FC1：每个像素一个 32 位浮点数，单位 m，Row Stride Bytes 等于 Width × 4。
深度是沿相机前方（X 轴）的距离，不是到相机原点的直线距离；被烟雾遮住的像素是例外，见下面的注意事项。
0 表示无效。超出 [Minimum Depth Meters, Maximum Depth Meters] 的深度，以及非有限的数值，都记为 0。
像素坐标的原点在左上角，X 向右，Y 向下。Fx、Fy、Cx、Cy 的算法见 RGB 相机。

节点	作用
`Request Pixel Readback`	把这一帧的深度读回 CPU，返回是否成功，失败原因在 `Error Message` 里
`Get Depth Meters by Coordinates`	取坐标 (`X`, `Y`) 处的 `Depth Meters`。坐标越界或没有深度数据时 `Return Value` 为 false
`Copy Depth Values (High Cost)`	全部深度的副本，按行排列，第 (`X`, `Y`) 个像素的下标是 `Y` × `Width` + `X`
`Has CPUPixel Data`、`Get Pixel Data Size Bytes`、`Clear CPUPixel Data`	检查、统计和释放 CPU 上的数据
`Generate Point Cloud`	从已读回的深度生成点云帧

Generate Point Cloud 得到的 UBot Point Cloud Frame 在相机坐标系下（X 前、Y 右、Z 上，单位 m），只包含深度有效的像素，Ring Index 是像素所在的行，没有强度（Has Intensity Data 为 false）。读取点的节点见3D 激光雷达。

预览模式

Update Depth Preview 把已读回的深度画成一张 Texture 2D（返回值），Get Depth Preview Texture 返回最近一次生成的这张贴图。深度在预览的下限和上限之间映射，无效像素一律是黑色。

`Preview Mode`	效果
`Grayscale`	灰度：近处亮，远处暗
`Pseudo Color`	伪彩色：近处红色，远处蓝色

注意事项

0 是“无效”，不是“0 米”。用深度做判断前先排除 0。
Update Depth Preview 的 Preview Minimum Depth Meters 和 Preview Maximum Depth Meters 引脚默认都是 0，上限不大于下限时会失败，Error Message 报告预览范围无效。把组件上同名的两个属性接到这两个引脚上。
读回的规则和 RGB 相机相同：Request Pixel Readback 同步且开销高，只有最新一次采集的帧能读回，已读回的数据在帧过期后仍然可用。详见 RGB 相机。
深度图里的烟雾：射线在到达表面之前进入烟雾时，该像素的深度改为烟雾入口的距离，沿射线量出的直线（欧氏）距离，不是沿 X 轴的深度。这一步发生在读回时，见感知介质（烟雾干扰）。
Generate Point Cloud 是纯节点，每次被用到都会重新生成一遍点云。需要多次使用时，先把结果存进变量。
External Render Target 的格式不是 R32f 时，这次采样的状态是 Error，触发 On Sensor Error，不产生帧。
