2D 激光雷达

需要：uBotSensor 0.1.x（含依赖 uBotCore）

用 uBot 2D LiDAR Sensor 扫描传感器所在的水平面，并在蓝图里按索引读出每一束射线的距离。

快速用法

连线：

On 2DLidar Frame Ready (Lidar2D) 的执行，连到 Branch 的执行
On 2DLidar Frame Ready (Lidar2D) 的 Frame，连到 Get Range by Index 的 Target
Get Range by Index 的 Hit，连到 Branch 的 Condition
Get Range by Index 的 Range Meters，连到 To String (Float) 的 In Double
Branch 的 True，连到 Print String 的执行
To String (Float) 的 Return Value，连到 Print String 的 In String

每次扫描后读出正前方那一束射线的距离

默认 541 束射线覆盖 -135° 到 135°，索引 270 正好在 0°，即传感器的 X 轴方向。
没有命中（或索引越界）时 Hit 为 false，此时 Range Meters 不是真实距离。

步骤

添加组件

在「Components」面板点「Add」，搜索 uBot 2D LiDAR Sensor，重命名为 Lidar2D，并附着到机器人上。组件本身就是传感器坐标系，X 轴指向扫描的 0° 方向。
设置扫描范围

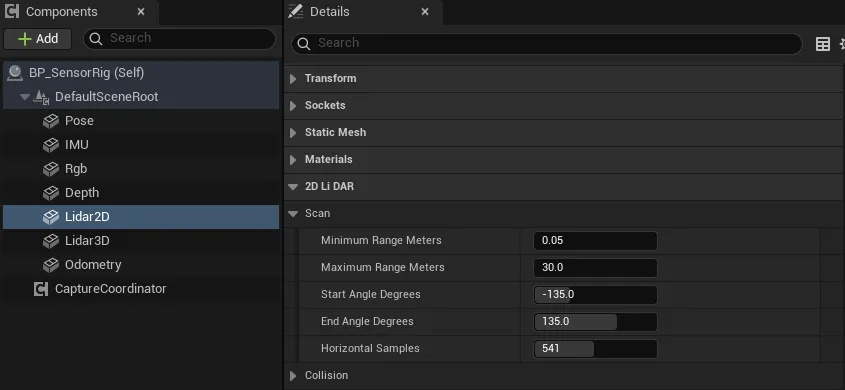

选中组件，在「Details」面板的「2D Li DAR > Scan」里设置起止角、射线数和量程（range）。默认值是 -135° 到 135°、541 束、0.05 m 到 30 m。

编辑器把类别名里的 LiDAR 拆成 Li DAR，按截图里显示的找。
连蓝图

在「Events」区点 On 2DLidar Frame Ready 旁的「+」，照上图连线。
运行

Auto Start 默认开启，开始运行后传感器立即扫描一次，之后按 Update Rate Hz（10 Hz）持续扫描。

关键属性

扫描参数

属性	默认值	作用
`Start Angle Degrees`	-135	扫描起始角，单位 °。向右（+Y）为正，必须小于 `End Angle Degrees`
`End Angle Degrees`	135	扫描结束角，单位 °
`Horizontal Samples`	541	射线数，范围 2 到 4096。首尾两束都在扫描范围的边界上，相邻射线的间隔等于角度范围除以（射线数 - 1）
`Minimum Range Meters`	0.05	最小量程，单位 m
`Maximum Range Meters`	30	最大量程，单位 m，必须大于最小量程
`Range Noise Std Dev Meters`	0	距离噪声的标准差，单位 m。同时需要开启 `Noise Enabled`，只作用于命中的射线
`Update Rate Hz`	10	扫描频率，单位 Hz
`Sensor Id`、`Frame Id`	`lidar_2d`	帧头里的传感器 ID 和 TF frame id，见帧头与采样状态

射线检测设置

每束射线做一次按通道的单线检测（Line Trace by Channel）。

属性	默认值	作用
`Trace Channel`	Visibility	检测用的碰撞通道，只有对该通道设为阻挡（Block）的物体会被扫到
`Trace Complex`	false	为 true 时对复杂碰撞（逐三角面）检测，开销更高
`Ignore Owner`	true	忽略传感器所属的 Actor，避免扫到机器人自己
`Ignored Actors`	空	额外忽略的 Actor 列表
`Debug Visualization`	false	运行时抽样画出一部分射线，命中为绿色，未命中为红色

编辑器预览

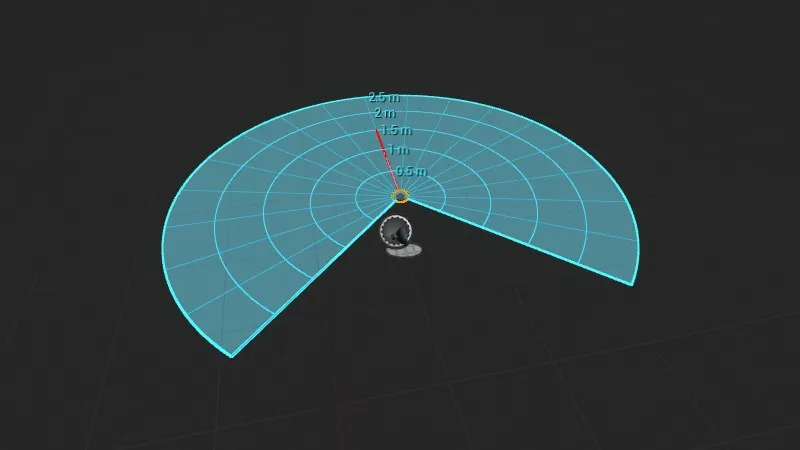

在编辑器视口里选中组件，会画出扫描范围：填色的扇形、按距离画的圆弧、按角度画的射线，以及圆弧上的距离标注。图中是示意：为了让扇区完整可见，量程调小了，数值以设置表为准。

编辑器视口里选中 2D LiDAR 时画出的扫描扇区和距离圆弧（示意）

下面的属性在「Details」面板的「2D Li DAR > Editor Preview」里，只用于编辑器，不影响采样：

属性	默认值	作用
`Range Preview Color`	浅蓝 (0.05, 0.65, 1.0)	扇形、圆弧、射线和标注的颜色
`Range Preview Opacity`	0.12	扇形填色的不透明度，范围 0 到 1；0 表示不填色
`Distance Grid Interval Meters`	5	距离圆弧的间隔，单位 m，最小 0.1。圆弧最多 8 条，量程很大时间隔会自动加倍
`Angular Grid Interval Degrees`	15	角度射线的间隔，单位 °，范围 1 到 90
`Show Range Labels`	true	在圆弧上标出距离，格式如 `5 m`

通用属性（Auto Start、Noise Enabled 等）见传感器通用用法。

输出与事件

On 2DLidar Frame Ready：每次产生有效帧后触发，Frame 是这一帧。
Get Latest 2DLidar Frame：返回最近一帧，不会触发新的扫描；还没有采过样时为空。
Sample 2DLidar：手动扫描一次，得到有效帧时返回 true。
通用事件 On Sensor Sampled、On Sensor Error 见传感器通用用法。

Frame 是一个 UBot 2DLidar Frame 对象，按下表读取：

节点	返回
`Get Sample Count`	射线数
`Get Range by Index`	`Range Meters`（单位 m）、`Hit`，以及索引是否有效的 `Return Value`
`Get Intensities`	每束射线一个强度
`Copy All Ranges (High Cost)`	全部距离的副本
`Copy All Hit Flags (High Cost)`	全部命中标志的副本

帧上的属性有 Angle Min Radians、Angle Max Radians、Angle Increment Radians（单位 rad）、Range Min Meters、Range Max Meters、Scan Period Seconds（单位 s，等于 1 / Update Rate Hz）和 Header。Sensor Transform World 是扫描时传感器在 UE 世界里的变换，单位 cm。

强度

强度（Intensity）范围是 0 到 255，计算式为 255 * Clamp(Dot(-RayDirectionWorld, ImpactNormal), 0, 1)：射线垂直打在表面上最强，擦着表面时接近 0。未命中的射线和被烟雾截断的射线强度为 0。

注意事项

没有命中时 Hit 为 false，距离等于 Maximum Range Meters；先看 Hit 再用距离。
距离被限制在 Minimum Range Meters 和 Maximum Range Meters 之间，近于最小量程的命中会按最小量程报告。
Copy All ...（High Cost） 每次调用都复制整个数组，射线数多、频率高时开销明显。只读几束射线时用 Get Range by Index，需要全部数据时调用一次并存进变量。
Start Angle Degrees 不小于 End Angle Degrees，或最大量程不大于最小量程时，这次采样的状态是 Error，触发 On Sensor Error，不产生帧。
烟雾等感知介质会截断射线，见感知介质（烟雾干扰）。
每次扫描做 Horizontal Samples 次射线检测，默认每秒 5410 次。各传感器的开销对比见性能与采样频率。
